Гибридный инвертор 100 кВт 240 В с высоким плечом дельта - решение для промышленной микросети

Система преобразования электроэнергии промышленного класса

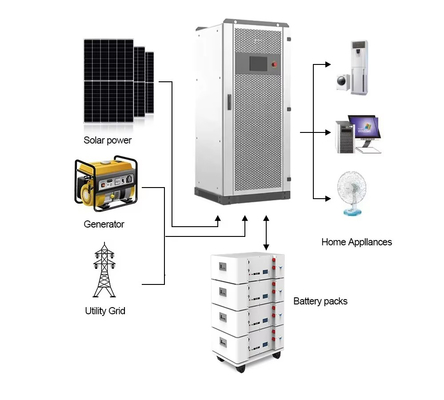

Этот передовой гибридный инвертор мощностью 100 кВт обеспечивает надежное трехфазное и раздельное питание для крупномасштабных промышленных и коммерческих применений. Обладая уникальной конфигурацией дельта с высоким плечом 240 В с разделенным фазным выходом, он обеспечивает непревзойденную гибкость для объектов, требующих как трехфазные приводы двигателей, так и однофазные нагрузки 120/240 В. Благодаря до четырех MPPT-трекерам, поддерживающим вход PV мощностью 240 кВт и совместимость с батареями 420-850 В, эта система представляет собой передовую технологию преобразования электроэнергии в промышленности.

Ключевые отличия от моделей меньшей мощности:

1. Увеличенная мощность: непрерывная мощность 100 кВт (пиковая 110 кВА) для тяжелого промышленного оборудования

2. Расширенный солнечный вход: до четырех независимых каналов MPPT для сложных солнечных массивов

3. Поддержка более высокого напряжения батареи: диапазон 420-850 В для современных высоковольтных систем хранения

4. Усовершенствованное взаимодействие с сетью:Время перехода между режимами работы от сети и автономным режимом <20 мс

Технические характеристики

Передовые технические характеристики

1. Прецизионное преобразование напряжения

Запатентованная технология сдвига фаз инвертора генерирует чистую трехфазную мощность 240 В, одновременно обеспечивая однофазный выход 120 В. Эта уникальная возможность:

• Устраняет необходимость во внешних трансформаторах

• Поддерживает идеальный фазовый баланс (±1%)

• Обеспечивает <3% THDi для чувствительного оборудования

• Особенности Время перехода между режимами работы <20 мс

*Техническая информация: Использует DSP-управляемые IGBT-модули с частотой переключения 16 кГц для точной регулировки напряжения и быстрой реакции на изменения нагрузки.*

2. Интеллектуальный сбор солнечной энергии

Наша передовая система MPPT обеспечивает максимальный сбор энергии:

• До четырех независимых каналов отслеживания

• Рабочий диапазон 250-850 В

• Максимальное входное напряжение 1000 В

• Возможность холодного запуска до 150 В

• Пиковая эффективность отслеживания 99,9%

Данные о производительности: Достигает 98,5% эффективности преобразования при номинальной нагрузке с временем отклика MPPT на изменение условий освещенности <0,5 с.3. Управление промышленными батареями

Усовершенствованный интерфейс батареи поддерживает:

Несколько литиевых химических составов (NMC, LFP)

• Настраиваемые профили зарядки

• Компенсированная по температуре зарядка

• Мощность зарядки 120/180/240 кВт

• Мониторинг состояния здоровья

• *Функция безопасности: Включает встроенное обнаружение дуговых замыканий постоянного тока, защиту от замыкания на землю и возможность быстрого отключения в соответствии с NEC 2017/2020.*

Целевые области применения

Промышленное производство

Заводы по сборке автомобилей

• Предприятия по производству стали

• Эксплуатация тяжелой техники

• Промышленные технологические линии

• *Пример из практики: Завод в штате Средний Запад сократил затраты на электроэнергию на 42% после установки этой системы для питания своей круглосуточной производственной линии, сохраняя при этом качество электроэнергии для чувствительного оборудования с ЧПУ.*

Коммерческие и институциональные объекты

Крупные торговые комплексы

• Больничные городки

• Университетские объекты

• Центры обработки данных

• Техническое преимущество: Параллельная работа позволяет плавно увеличивать мощность по мере роста потребностей в энергии, с синхронизацией между блоками <5 мс.

Коммунальная и энергетическая инфраструктураОсновные источники питания микросетей

Приложения для снижения пиковой нагрузки

• Системы интеграции возобновляемых источников энергии

• Электропитание удаленных сообществ

• Особенность: Поддерживает расширенные сетевые услуги, включая регулирование частоты и поддержку напряжения, со временем отклика <100 мс.

• Архитектура системы

Преобразование электроэнергииТрехуровневая топология ANPC

Пиковая эффективность 98%

Время переключения <20 мс

• 100% способность к несбалансированной нагрузке

• 200% кратковременная перегрузочная способность

• Система управления

• Двухъядерный DSP-процессор с сопроцессором FPGA

• Мониторинг и прогнозирование нагрузки в реальном времени

Предупреждения о профилактическом обслуживании

• Удаленные обновления прошивки

• Защита от киберугроз

• Функции защиты

• Комплексная защита от перенапряжения/пониженного напряжения

• Защита от перегрузки по частоте/пониженной частоте

Защита от обратной полярности

• Защита от короткого замыкания

• Контроль замыкания на землю

• Обнаружение дугового замыкания

• Требования к установке

• Электрические

• Автоматический выключатель минимум 400 А

Медные проводники 2/0 AWG минимум

Надлежащая система заземления (сопротивление <0,1 Ом)

• Устройства защиты от перенапряжений (минимум 40 кА)

• Экологические

• Зазор 800 мм для вентиляцииКонтроль температуры окружающей среды

• Пылевые фильтры в районах с высоким содержанием твердых частиц

Установка на возвышении в зонах затопления

• Защита от коррозии для прибрежных установок

• Сертификация и соответствие

• Этот инвертор промышленного класса соответствует или превосходит:

• UL 1741 SB (Безопасность)

• IEEE 1547-2018 (Подключение к сети)

FCC Part 15 Subpart B (ЭМС)

CEI 0-21 (Итальянский сетевой кодекс)

• NEC 2020 Rapid Shutdown

• IEC 62109-1/-2

• Примечание: Маркировка сертификации видна на этикетке продукта. Всегда проверяйте текущие сертификаты у производителя перед установкой.

• Часто задаваемые вопросы

• Производительность

• В: Какова кривая эффективности при различных уровнях нагрузки?

О: Поддерживает эффективность >96% при нагрузке от 30 до 100% благодаря передовой многоуровневой топологии преобразования.

В: Как он справляется с большими пусковыми токами двигателя?

О: Перегрузочная способность 200% в течение 10 секунд справляется с большинством пусков промышленных двигателей.

Совместимость
В: Какие системы управления батареями поддерживаются?

О: Нативная поддержка Tesla, BYD, LG Chem, CATL, Pylontech через CAN/RS485.
В: Может ли он работать с проточными батареями?

О: Да, с настраиваемыми профилями зарядки для ванадиево-окислительно-восстановительных и других проточных химических составов.

Установка
В: Каков рекомендуемый график технического обслуживания?

О: Полугодовая проверка, включая тепловизионную съемку, обновления прошивки и очистку воздушного фильтра.
В: Сколько устройств могут работать параллельно?

О: Поддерживает до 16 устройств параллельно для систем мощностью 1,6 МВт с централизованным управлением.

Почему стоит выбрать этот инвертор?
Промышленная надежность

: Компоненты военного класса рассчитаны на 100 000+ часов наработки на отказ
Перспективный дизайн

: Программное обеспечение обновляется для новых функций и протоколов

1. Оптимизация энергопотребления: Передовые алгоритмы прогнозирования максимизируют собственное потребление

2. Сокращение времени простоя: Компоненты с возможностью горячей замены и профилактическое обслуживание

3. Интеллектуальный мониторинг: Подключение к облаку с аналитикой и оповещениями в реальном времени

4. Глобальное соответствие: Соответствует международным стандартам для развертывания по всему миру
