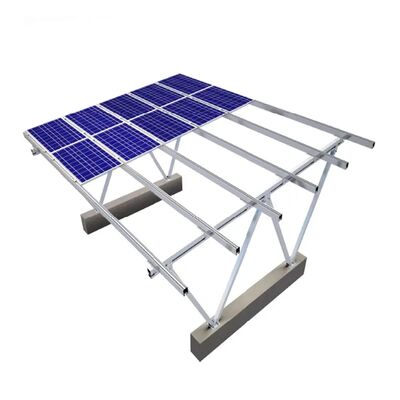

Модульная система крепления BIPV - Стальной кронштейн 115 мм с предварительно собранной рамой для солнечного навеса на крыше

 Модульная система крепления BIPV – 115-мм стальной кронштейн для кровельных солнечных конструкций

Введение
Наша модульная система крепления BIPV представляет собой высокопрочную, быстро развертываемую стальную опорную конструкцию, разработанную специально для кровельных фотоэлектрических установок. Используя философию сборки из готовых блоков, система обеспечивает полную сборку с помощью болтовых соединений, исключая необходимость сварки на месте. Это значительно повышает эффективность монтажа, структурную безопасность и согласованность. Она идеально подходит для различных применений, включая коммерческие и промышленные кровельные навесы, солнечные навесы для автомобилей, зимние сады и многое другое.

Основные характеристики и преимущества

• Полностью модульная конструкция: Состоит из стандартизированных колонн, балок, прогонов и элементов жесткости, что обеспечивает гибкую конфигурацию и быструю сборку на месте.

• Высокопрочная сталь холодной формовки: Использует сталь U-образного и C-образного профиля 115 мм, обеспечивая отличную несущую способность при минимизации веса материала.

• Превосходная защита от коррозии: Имеет покрытие из цинк-алюминий-магниевого сплава (ZAM), обеспечивающее до 30 лет защиты от коррозии—в 6-15 раз лучше, чем у стандартной оцинкованной стали.

• Интегрированное управление водой: Включает встроенные желоба, водоотводящие полосы и дренажные системы, обеспечивая атмосферостойкую конструкцию без дополнительных работ по герметизации.

• Сборка без сварки: Все соединения выполняются с помощью высокопрочных болтов (серии M10, M12), что позволяет выполнять установку с помощью инструментов, снижает требования к квалификации рабочей силы и повышает безопасность строительства.

• Оптимизация для ветровых и снеговых нагрузок: Разработана с использованием систем жесткости (раскосы, косынки, балки связей) для выдерживания высоких эксплуатационных нагрузок.

• Гибкость при изготовлении: Предлагает как полностью изготовленные колонны (с индивидуальной резкой и сверлением), так и полуфабрикатные варианты для регулировки на месте, что позволяет адаптироваться к различным условиям крыши и требованиям по высоте.

Технология и принципы проектирования

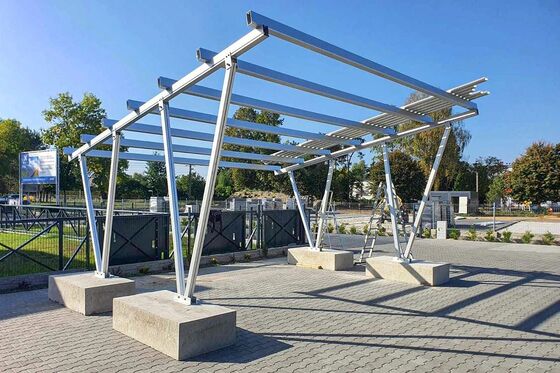

Система использует болтовое соединение пространственной рамы, где основные балки, колонны и прогоны образуют жесткую, но регулируемую сетку. Основные соединения—такие как соединение колонны с основанием, балки с колонной и прогона с балкой—используют предварительно просверленные отверстия и специальные соединители (пластины, кронштейны, стыковочные пластины) для обеспечения точного выравнивания и структурной целостности. Конструкция допускает регулировку на месте: прогонные пластины имеют прорезные отверстия для контроля уклона дренажа, а элементы жесткости могут быть обрезаны на месте из стандартных 6-метровых секций (U4121/U4141) для соответствия точным размерам, минимизируя отходы.

Обзор процесса установки

1. Разметка и установка основания: Установить сетку колонн, установить анкерные болты (химические анкеры M12) и закрепить регулируемые основания колонн.

2. Сборка каркаса: Установить колонны и основные балки с помощью болтов M10x25/M10x140. Установить поперечные связи и балки связей для стабилизации каркаса.

3. Прогоны и вторичная конструкция: Прикрепить прогонные пластины к балкам, затем установить прогоны. Добавить продольные связи (косынки, стойки) в соответствии с проектом.

4. Гидроизоляция и аксессуары: Установить желоба (центральные/краевые), водосточные трубы, водоотводящие полосы и служебные проходы.

5. Монтаж фотоэлектрических модулей: Закрепить алюминиевые или ZAM прижимные пластины и зажимы для фотоэлектрических модулей к прогонам с помощью болтов M10x25.

6. Окончательное затягивание: После того, как все компоненты и фотоэлектрические модули установлены, окончательно затяните все болты до указанных значений для достижения полной структурной жесткости.

Сценарии применения

• Коммерческие и промышленные кровельные навесы: Создает приподнятое, затененное пространство над существующими крышами, обеспечивая защиту крыши, теплоизоляцию и дополнительную полезную площадь.

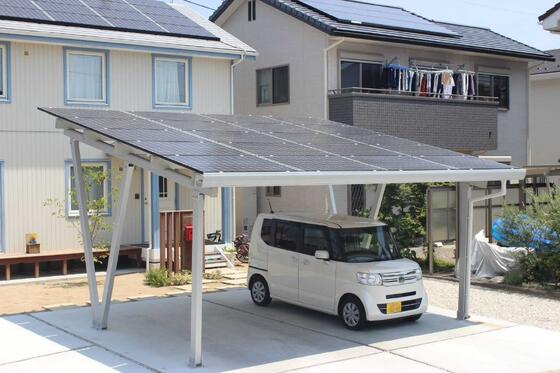

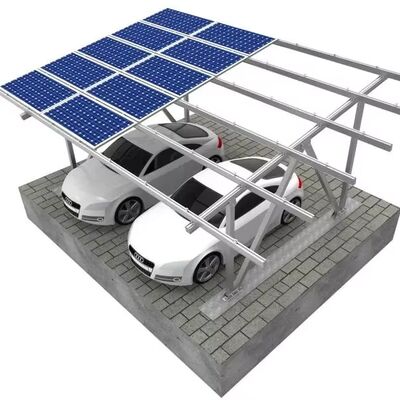

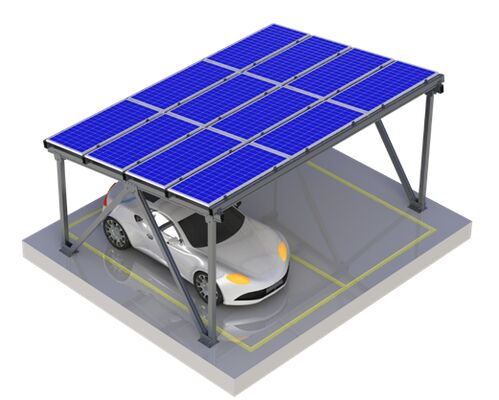

• Солнечные навесы для автомобилей: Модульные пролеты вмещают 1-3 парковочных места (проезды 6-9 м), идеально подходят для парковок, станций зарядки электромобилей и коммерческих объектов.

• Жилые зимние сады (BIPV зимний сад): Могут быть сконфигурированы как односкатные или двускатные конструкции для патио, террас или ограждений балконов.

• Сельскохозяйственные и логистические укрытия: Экономичное, быстро развертываемое покрытие для хранения, зон упаковки или укрытия для скота.

Почему стоит выбрать нашу систему?

• Более быстрое завершение проекта: Предварительно просверленные компоненты и болтовое соединение сокращают время установки до 60% по сравнению с традиционными сварными конструкциями.

• Экономичное использование материалов: Оптимизированные профили из холоднокатаной стали и эффективные планы резки снижают затраты на материалы примерно на 15-20%.

• Гибкость проектирования и совместимость: Адаптируется к различным формам крыши, уклонам и типам модулей. Совместима с большинством двусторонних и односторонних фотоэлектрических панелей.

• Низкие эксплуатационные расходы и длительный срок службы: Покрытие ZAM и надежные механические соединения обеспечивают десятилетия надежной работы с минимальным обслуживанием.

• Безопасная и масштабируемая установка: Разрешения на огневые работы не требуются. Система легко расширяется или перенастраивается для будущих изменений проекта.

Часто задаваемые вопросы (FAQ)

• В: Каково типичное время установки для кровельного навеса мощностью 100 кВт?
  О: С бригадой из 4-5 человек сборка конструкции может быть завершена за 3-5 дней, в зависимости от сложности крыши.

• В: Можно ли установить систему на неровных крышах?
  О: Да. Регулируемые основания колонн и возможность резки колонн на месте (полуфабрикаты) позволяют компенсировать высоту до 200 мм.

• В: Какая у нее ветровая нагрузка?
  О: Система рассчитана на ветровые нагрузки до 150 км/ч (прибл. 42 м/с) при правильном креплении, что соответствует международным строительным нормам.

• В: Требуется ли специальное оборудование для установки?
  О: Достаточно стандартных электроинструментов (дрели, гайковерты, наборы торцевых ключей). Для повышения эффективности рекомендуется пневматический пистолет и дырокол.

• В: Как предотвращаются утечки воды в соединениях?
  О: В системе используется конструкция перекрывающихся желобов, герметичные торцевые заглушки и водоотводящие полосы, которые направляют влагу в основную дренажную систему. Герметик наносится на критические внешние соединения.

Важные заметки

• Всегда следуйте официальному руководству по установке и утвержденным конструктивным чертежам для вашего конкретного проекта.

• Убедитесь, что все точки крепления установлены на прочном конструктивном основании (бетон или конструкционная сталь). Проверьте несущую способность принимающей крыши.

• Не разрезайте и не модифицируйте непрерывные прогоны или основные балки без одобрения инженеров.

• Окончательное затягивание всех болтов должно выполняться после установки фотоэлектрических модулей, чтобы обеспечить небольшую регулировку выравнивания.

• Рекомендуется регулярный осмотр болтов и защиты от коррозии каждые 2-3 года в суровых условиях.
